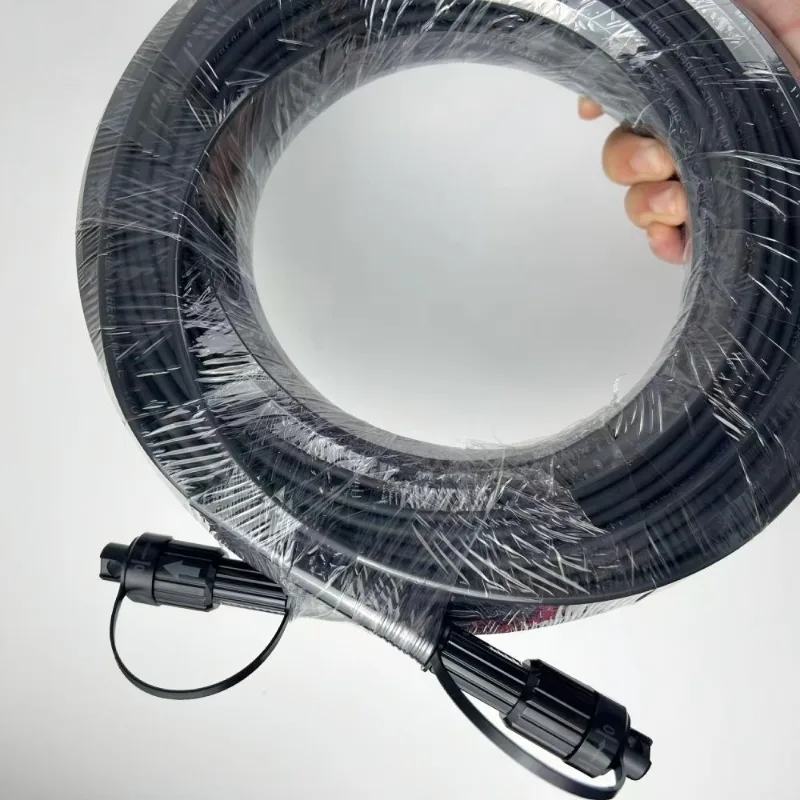

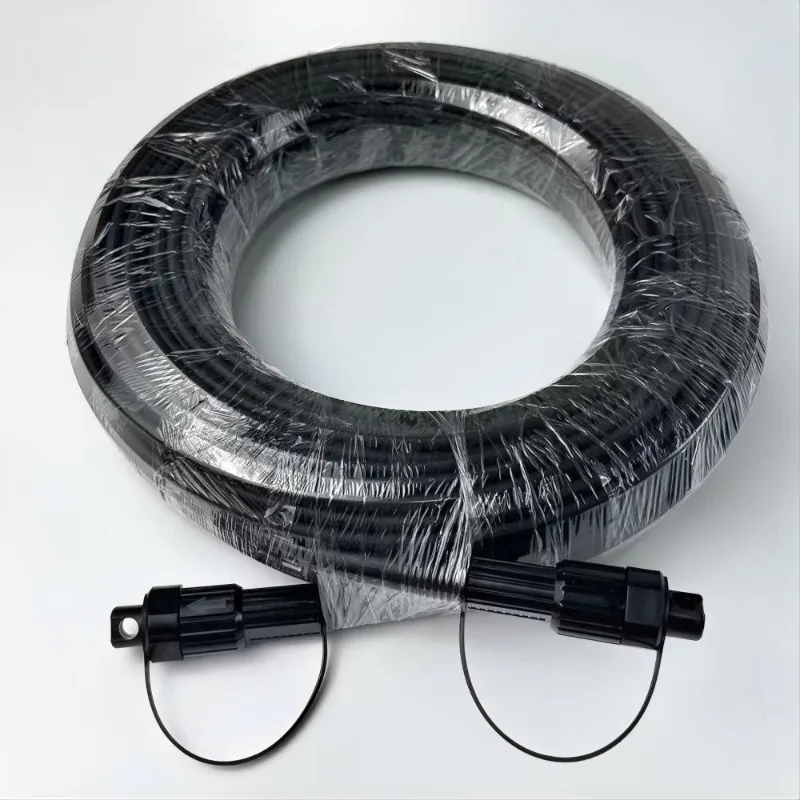

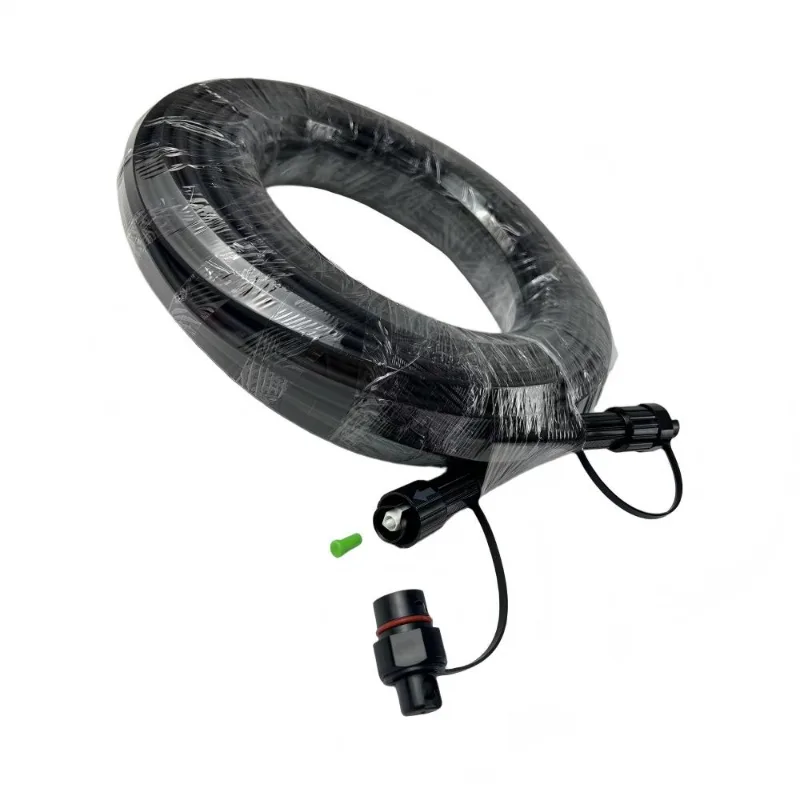

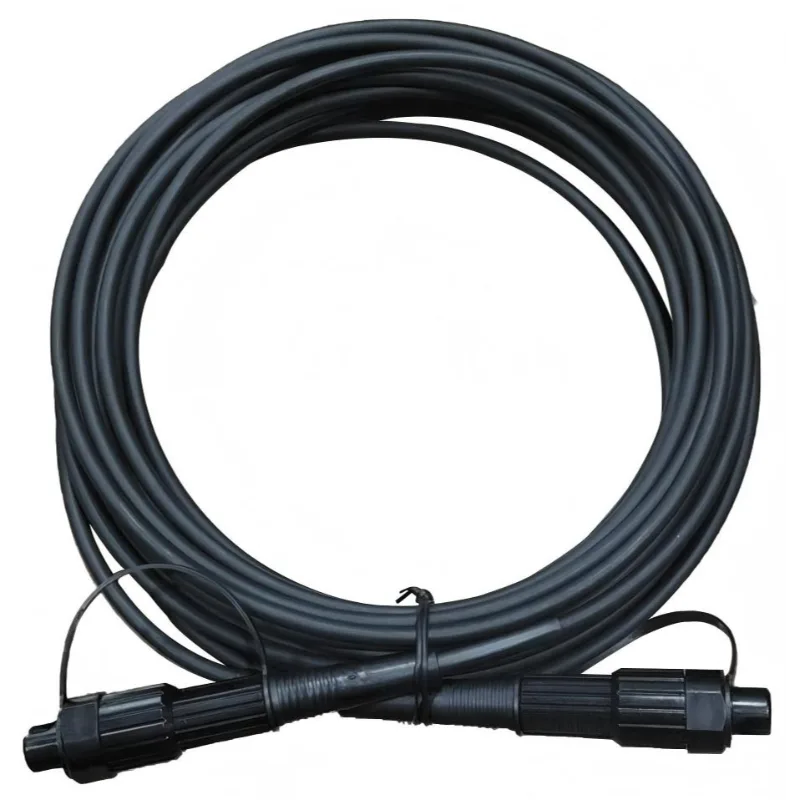

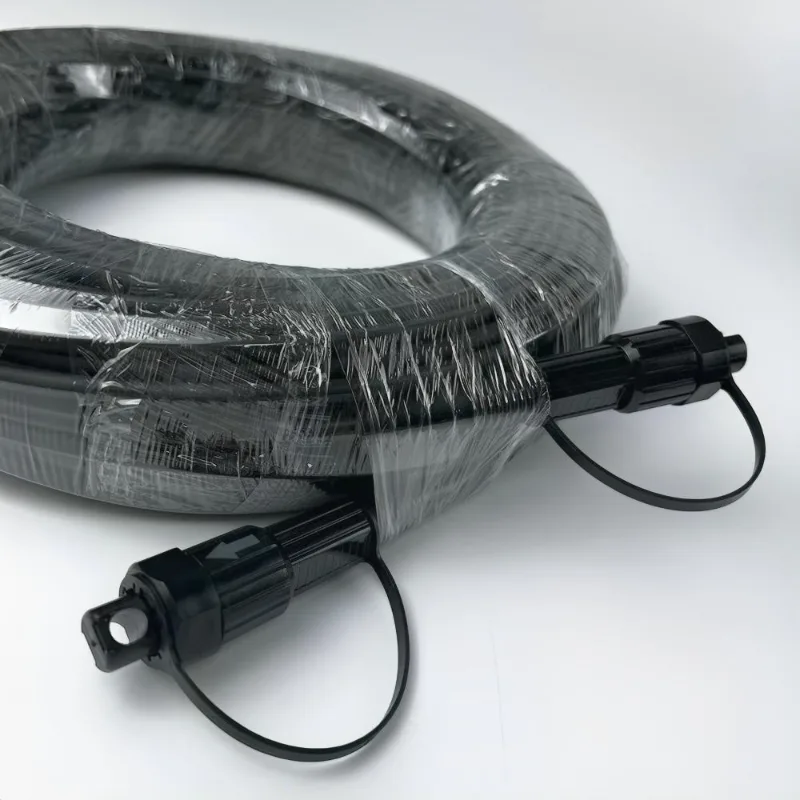

O patch cord pré-conectado à prova d'água oferecido pela fábrica Yuanyi da China. A extremidade do campo pré-preparada simplifica a terminação no local sem a necessidade de polimento com epóxi ou fibra. Isso torna o cabo adequado para projetos FTTH/FTTx onde as condições de instalação, flexibilidade de roteamento e terminação de campo consistente são importantes.
A extremidade do campo é pré-desmontada especificamente para o conector rápido FTTH de 5,0 mm (tipo de emenda mecânica), permitindo que os instaladores:
1. Termine o lado interno em 2 minutos - sem epóxi, sem polimento, sem forno
2. Obtenha IL típico ≤0,25dB com alinhamento de ranhura em V atualizado
3. Mantenha a flexibilidade para roteamento interno de última hora
Gabinete externo → Patch Cord pré-conectado à prova d'água (extremidade IP68) → Caixa de transição → Conector rápido de 5,0 mm (extremidade do campo) → ONU interna
A extremidade terminada de fábrica fornece uma conexão externa pronta, enquanto a extremidade preparada em campo permite que o cabo seja adaptado à seção interna de acordo com o layout real da instalação.
O processo de terminação em campo geralmente inclui remoção da capa, limpeza da fibra, inserção no conector mecânico compatível e inspeção do conector. O tempo real de instalação depende do projeto do conector, da experiência do instalador e das condições do local.
|
Recurso |
Beneficiar |
|
Classificação IP68 |
Imersão de 1,5 m, 30 min – verdadeira durabilidade ao ar livre |
|
Fim pré-terminado de fábrica |
Zero epóxi, zero polimento – pronto para implantação |
|
Final preparado em campo |
Pré-desmontado para conector rápido FTTH de 5,0 mm |
|
Cabo de φ5,0 mm |
G.657.A1 fibra insensível à curvatura |
|
Faixa de temperatura |
-40°C a +85°C, resistente a UV por mais de 20 anos |
|
Personalizável |
Comprimentos de até 500m, conectores, capa, marca |
|
Parâmetro |
Especificação |
|
Diâmetro do cabo |
φ5,0 mm (± 0,1 mm) redondo de fibra única |
|
Modo Fibra |
Monomodo 9/125μm · G.657.A1 |
|
Conector de fábrica |
SC/LC/FC com vedação IP68 |
|
Fim do campo |
Pré-desmontado para conector rápido FTTH de 5,0 mm |
|
Perda de inserção |
≤0,3dB (tipicamente 0,2dB) |
|
Perda de retorno |
UPC ≥50dB/APC ≥55dB |
|
Classificação à prova d'água |
IP68 (IEC 60529) |
|
Resistência à tracção |
≥100N |
|
Resistência ao esmagamento |
≥1000N/10cm |
|
Min. Raio de curvatura |
100mm (instalação) |
|
Temperatura operacional |
-40°C a +85°C |
|
Material da jaqueta |
PE (externo) / LSZH (interno) / Blindado (opcional) |
|
Comprimentos padrão |
10m, 20m, 30m, 50m, 100m (personalizado até 500m) |
|
Parâmetro |
Valor |
|
Atenuação |
≤0,35dB/km a 1310nm / ≤0,25dB/km a 1550nm |
|
Ciclos de acasalamento |
500 ciclos, ΔIL ≤0,3dB |
|
Resistência ao esmagamento |
≥1000N/10cm |
|
Vida UV |
Jaqueta PE: mais de 20 anos ao ar livre |
|
Etapa |
Ação |
|
1 |
Encaminhe a extremidade IP68 para o gabinete externo |
|
2 |
Retire a jaqueta de 5,0 mm (comprimento pré-marcado) e limpe a fibra |
|
3 |
Insira a fibra no Quick Connector → feche a tampa → aperte a capa |
|
4 |
Verifique com OTDR ou medidor de potência – feito em menos de 2 minutos! |
As equipes de campo descobrem que trabalhar com esse sistema é como lidar com um patch cord pré-conectado à prova d'água - cada detalhe reduz suposições e acelera a implantação, ao contrário dos cabos drop comuns que deixam os instaladores lutando com terminações inconsistentes.
Usado para seções externas e transições externas para internas onde uma conexão de fibra selada é necessária.
Adequado para conexões de fibra em torno de gabinetes de células pequenas, equipamentos remotos e outras infraestruturas de comunicação externas.
Fornece uma conexão de fibra protegida para sistemas de vigilância instalados em ambientes externos ou expostos.
Os conjuntos de cabos pré-conectorizados podem simplificar o trabalho de substituição e restauração em campo onde o tempo de instalação e a consistência do conector são importantes.
Adequado para links de fibra entre equipamentos externos, gabinetes e sistemas internos de controle ou comunicação.
O cabo pode ser configurado para projetos que combinam requisitos de roteamento aéreo, externo e interno.
Cada conjunto passa por testes 100% ópticos (IL/RL) e testes de vazamento pressurizados IP68 antes do envio.
Com mais de 10 anos de experiência como fabricante de patch cord de conector à prova d'água atendendo transportadoras globais, mantemos uma produção certificada pela ISO 9001 com rastreabilidade total.
Personalização OEM - tipos de polimento de conectores, cores de revestimento, marcação a laser, etiquetagem personalizada - está disponível sem comprometer o padrão de qualidade do patch cord pré-conectado à prova d'água que nossos clientes esperam.
A configuração padrão usa fibra monomodo 9/125 μm G.657.A1 insensível à curvatura, que é adequada para roteamento de fibra onde é necessária sensibilidade de curvatura reduzida.
A extremidade externa terminada de fábrica pode ser configurada com conectores SC, LC ou FC, dependendo da necessidade do projeto.

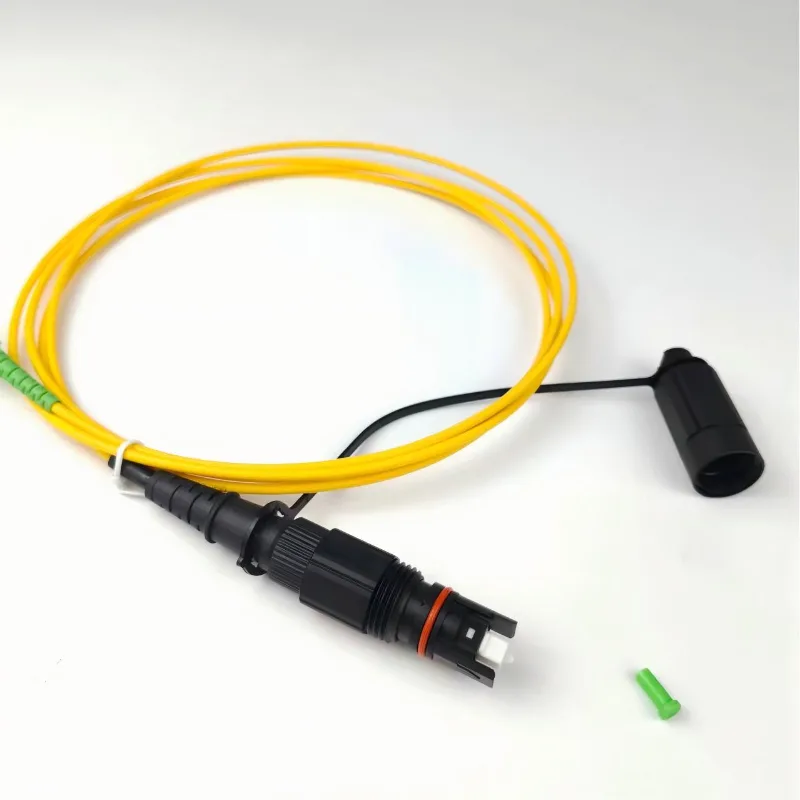

O conector externo está disponível em uma configuração selada com classificação IP68 para aplicações que exigem proteção contra entrada de água e poeira.

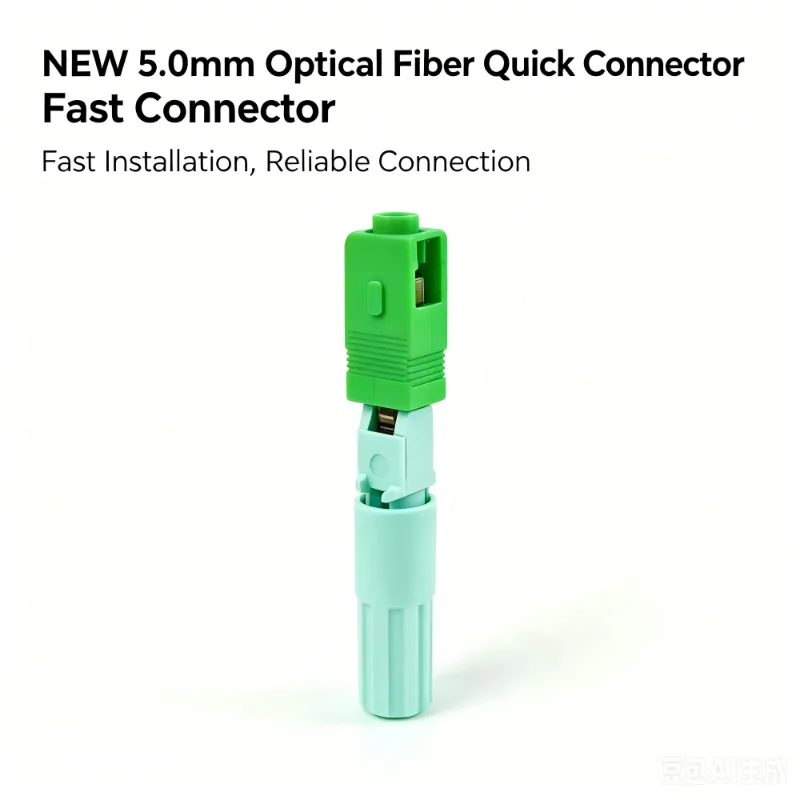

Sim. A extremidade preparada em campo foi projetada para uso com um conector rápido FTTH de 5,0 mm compatível. A compatibilidade do conector deve ser confirmada antes da instalação.
Os comprimentos comuns incluem 10 m, 20 m, 30 m, 50 me 100 m. Podem ser fornecidos comprimentos personalizados, com configurações disponíveis até 500 m, sujeitas aos requisitos de cabos e conectores.
A faixa de temperatura operacional especificada é de -40°C a +85°C.
Sim. Dependendo do projeto, a personalização pode incluir comprimento do cabo, tipo de conector, tipo de polimento, construção da capa, cor da capa e etiquetagem do produto.
