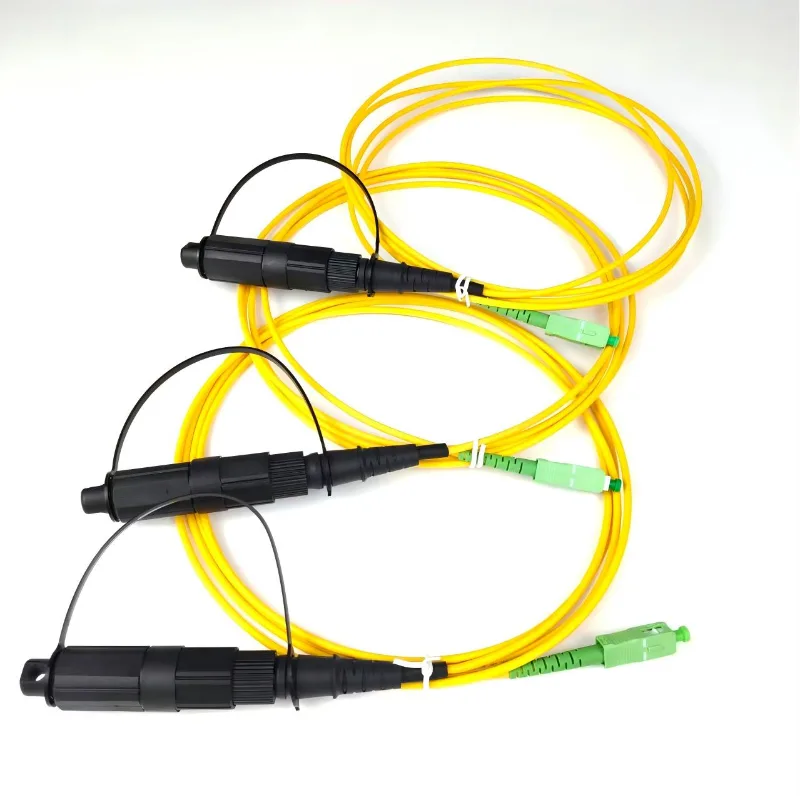

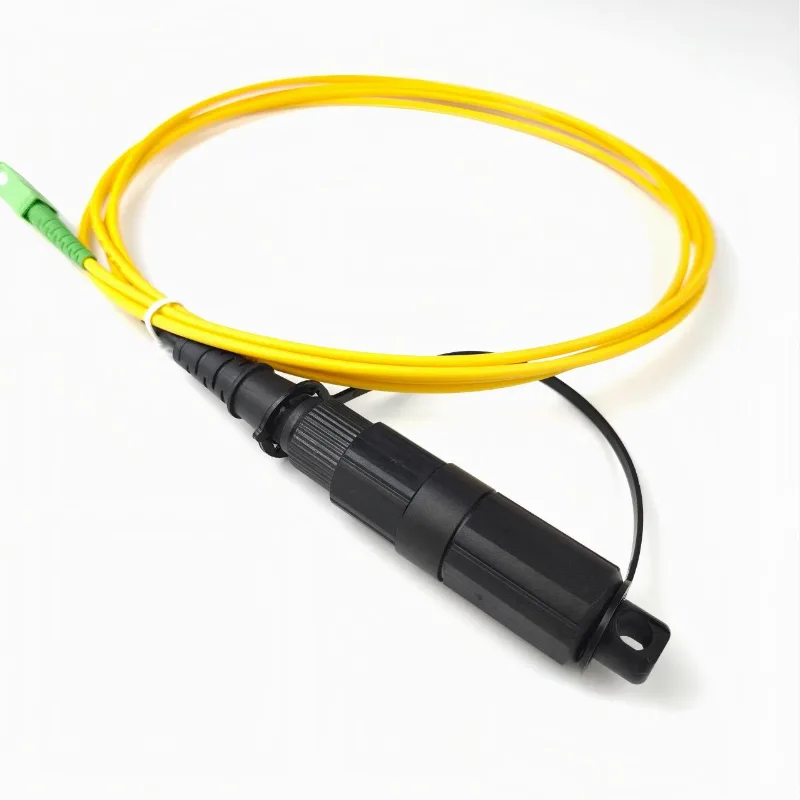

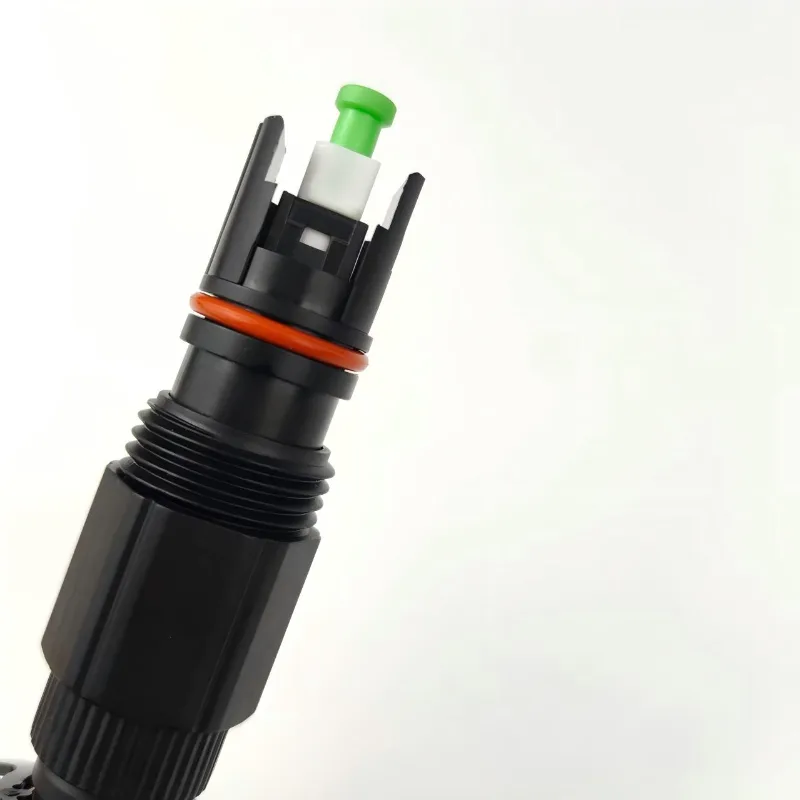

Cabo de remendo impermeável IP68

Fabricado por Ningbo Yuanyi, um fabricante e fornecedor profissional de componentes de fibra óptica na China, o patch cord à prova d'água IP68 é produzido através de processos controlados de montagem de conectores, polimento de fibra, inspeção e testes ópticos. Cada cabo acabado é testado individualmente antes do envio para manter o conector e o desempenho óptico consistentes.

O que é um patch cord à prova d'água IP68?

O patch cord à prova d'água IP68 é um conjunto de fibra óptica externa pré-terminado projetado para redes FTTH, pontos de distribuição externos, redes de acesso e outras instalações onde conexões de fibra confiáveis ​​são necessárias em ambientes expostos.

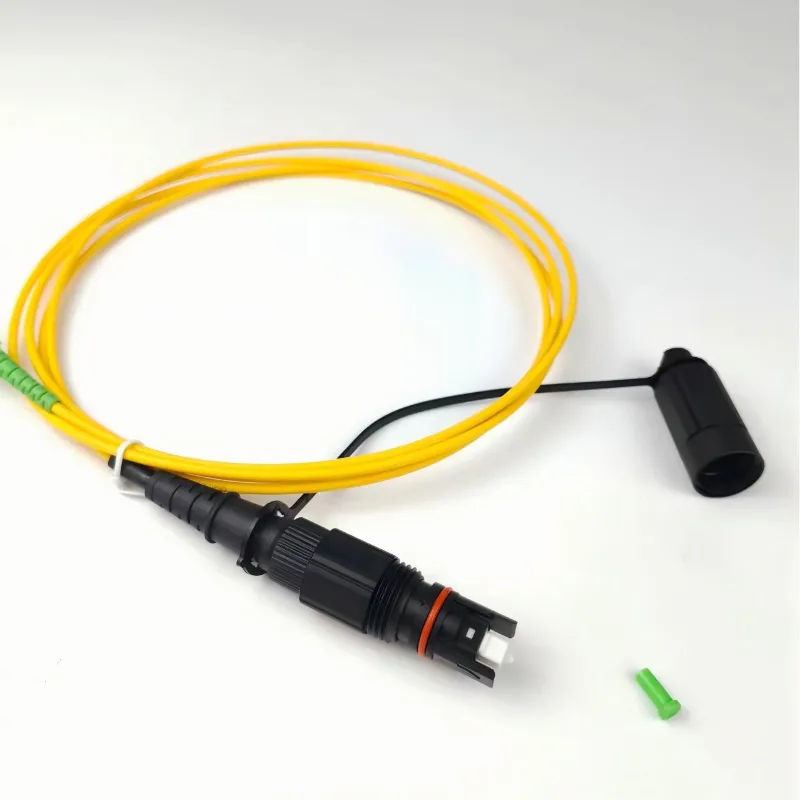

Este conjunto combina um conector IPSC macho à prova d’água com classificação IP68 com um conector SC/APC padrão. O conector externo está equipado com uma tampa contra poeira para proteger a conexão contra poeira e umidade quando não estiver em uso. A configuração de fibra padrão usa fibra monomodo OS2, enquanto a fibra insensível à curvatura G.657.A1 está disponível para instalações com requisitos de roteamento mais rígidos.

Especificações do material da estrutura

1. Parâmetros do conector

2. Especificações do cabo de fibra

Núcleo de fibra: fibra monomodo OS2, 9/125μm, compatível com G.652D; Fibra insensível à curvatura G.657.A1 opcional para roteamento de conduíte estreito

Revestimento externo: material LSZH com baixo teor de fumaça e zero halogênio; jaqueta amarela como padrão, jaqueta preta PE para exterior disponível mediante solicitação

OD do cabo: cabo patch simplex padrão de 3,0 mm/cabo externo redondo de 5,0 mm/cabo drop compatível; diâmetro externo personalizado disponível para projetos especiais

Comprimento padrão do estoque: 1m, 2m, 3m, 5m, 10m; qualquer comprimento não padrão suportado pela produção personalizada de fábrica

Desempenho óptico (condição de teste: temperatura ambiente de 23°C)

Principais recursos

· Conector externo à prova d'água IP68 para ambientes externos exigentes

· Design pré-terminado para instalação e conexão mais rápidas em campo

· Conector SC/APC para compatibilidade de interface de fibra padrão

· Fibra monomodo OS2 9/125 μm como padrão

· Opção de fibra G.657.A1 para roteamento mais restrito e instalações de maior densidade

· Perda de inserção ≤0,30 dB

· Perda de retorno APC ≥60 dB

· Temperatura operacional: -40°C a +75°C

· Compatível com cabo patch simplex de 3,0 mm, cabo externo redondo de 5,0 mm e cabo drop de fibra

· Comprimento de cabo personalizado, tipo de fibra, capa, configuração de conector e marcação OEM disponíveis

· testes 100% ópticos para montagens acabadas

Aplicações Típicas

O patch cord à prova d'água IP68 é adequado para:

· Redes de acesso FTTH

· Caixas de distribuição de fibra externa

· Terminais de acesso de fibra

· Estação base e infraestrutura de telecomunicações

· Gabinetes de comunicação externa

· Instalações de fibra aérea e rodoviária

· Conexões de fibra expostas à chuva, poeira e mudanças de temperatura

· Implantação de fibra externa pré-terminada

Confiabilidade Mecânica e Ambiental

1 Desempenho Mecânico

Resistência à tração: Tensão axial estática ≥100N; incremento de perda óptica <0,1dB após a remoção da carga, adequado para construção de arrasto ao ar livre

Resistência à flexão: 1000 ciclos de flexão dinâmicos em raio de 10 mm com flutuação de perda <0,1dB; Raio de curvatura mínimo de instalação ≥10×cabo OD; Raio de curvatura estática de longo prazo ≥15×cabo OD

Vida útil do ciclo de acoplamento: ≥500 ciclos de acoplamento para conector à prova d'água IPSC; ≥1000 ciclos para conector SC/APC sem degradação do desempenho óptico

Resistência ao esmagamento lateral: Suporta pressão lateral de 1000N/100mm, sem rachaduras na jaqueta ou quebra de fibra interna

2 Adaptabilidade Ambiental (Ajustar Zonas Climáticas Globais)

Temperatura operacional: -40°C ~ +75°C, adequada para o frio do norte da Europa e implantação em áreas tropicais de alta temperatura ao ar livre

Temperatura de armazenamento: -50°C ~ +85°C, sem envelhecimento dos componentes durante o transporte marítimo de longa distância em contêineres selados

Envelhecimento por calor úmido: 1.000 horas de armazenamento abaixo de 85 ℃ e 85% UR, sem vazamento de água dentro da caixa selada, incremento de perda ≤0,2dB

Resistência UV: teste de exposição UV de 2.000 horas sem rachaduras na carcaça ou falha na elasticidade do anel de vedação, garantindo longa vida útil para instalação ao ar livre

Configuração e Personalização do Produto

5.1 Regra de codificação do modelo (fácil para clientes globais fazerem pedidos)

Exemplo de modelo: YY-IPSC-OS2-APCAPC-2M Explicação: YY = Fábrica de Ningbo Yuanyi, IPSC = Tipo de conector à prova d'água, OS2 = Fibra monomodo, APCAPC = Polimento APC de ambas as extremidades, 2M = Comprimento do cabo de 2 metros

5.2 Opções de personalização de fábrica

Alteração da face final: conector azul SC/UPC disponível para extremidade pigtail para atender a diferentes requisitos de perda de retorno

Atualização do tipo de cabo: Compatível com patch cord de 3,0 mm, cabo externo redondo de 5,0 mm ou cabo drop – escolha de acordo com as necessidades de implantação

Atualização da jaqueta: jaqueta modificada resistente a roedores, jaqueta PE preta à prova de intempéries para sepultamento direto e ambiente aéreo hostil

Atualização de fibra especial: fibra G.657.A1 ultra-insensível à curvatura para cenários de tubos estreitos e fiação densa

Marca OEM: impressão personalizada com logotipo do cliente, código de barras do ativo do projeto e código de rastreamento de lote; embalagem neutra de marca branca suportada

5.3 Diretrizes de Instalação

Antes da conexão

Limpe o ferrolho de cerâmica com um pano de limpeza óptico sem fiapos apropriado antes de encaixá-lo. Poeira ou contaminação na face final podem aumentar a perda de inserção e reduzir a confiabilidade da conexão.

Conexão de conector à prova d'água

Certifique-se de que a área de vedação esteja limpa e devidamente assentada. Aperte totalmente o conector IPSC de acordo com o projeto do conector para garantir que a estrutura de vedação esteja corretamente encaixada.

Roteamento de cabos

Evite curvas acentuadas, força de tração excessiva e carga direta no corpo do conector. Durante a instalação, aplique força de tração no cabo quando apropriado, em vez de usar o conector como ponto de tração.

Conexões não utilizadas

Mantenha a tampa protetora contra poeira e o tampão contra poeira do conector instalados corretamente quando o conector não estiver em uso. Isso ajuda a proteger a interface óptica contra poeira, umidade e outros contaminantes.

Embalagem e Exportação

Os patch cords à prova d'água IP68 são embalados de acordo com o comprimento do cabo, configuração do conector e requisitos de transporte.

Embalagem interna

Cada patch cord de fibra pode ser embalado individualmente em uma bolsa protetora de PE ou em uma embalagem personalizada para reduzir contaminação e danos durante o manuseio.

Embalagem externa

As caixas de exportação usam materiais de embalagem corrugados adequados para proteger os conjuntos durante o transporte doméstico, frete marítimo, frete aéreo e outros processos logísticos.

Documentação

Registros de inspeção, listas de embalagem e outros documentos de exportação podem ser fornecidos de acordo com os requisitos do pedido e do destino.

Por que escolher Ningbo Yuanyi

Ningbo Yuanyi é especializada em componentes passivos de fibra óptica e conjuntos de fibra pré-terminados para aplicações de telecomunicações e FTTH.

Para compradores que compram patch cords de fibra óptica à prova d'água IP68 da China, a empresa fornece:

· Fabricação e montagem interna

· Processos controlados de conector e polimento

· 100% de testes ópticos de montagens acabadas

· Configurações de cabos padrão e personalizadas

· Suporte OEM e de marca própria

· Comprimento e embalagem de cabo flexíveis

· Suporte para pedidos em massa e baseados em projetos
