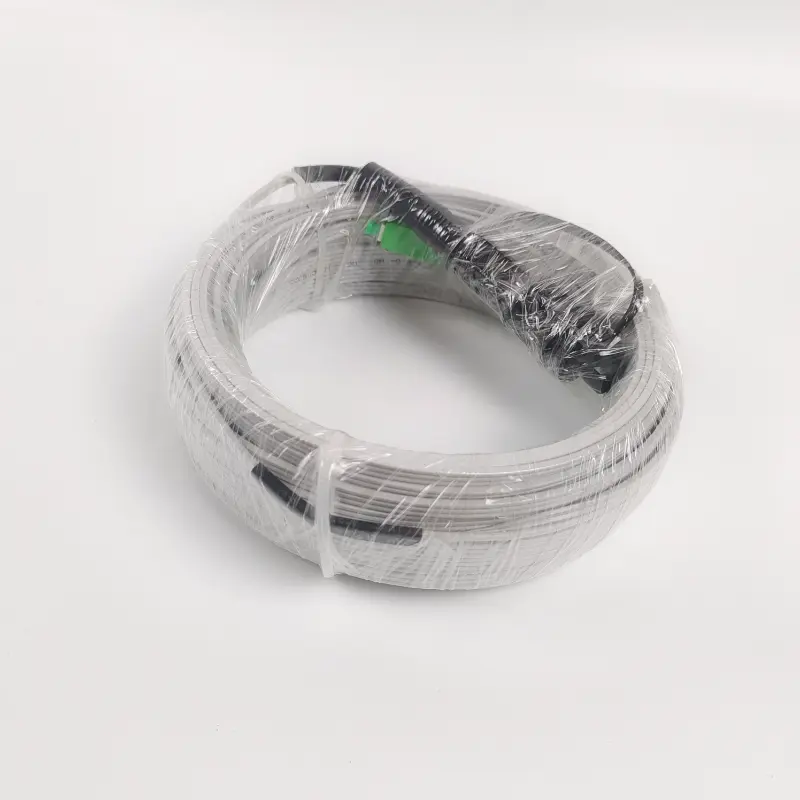

O cabo de manobra pré-conectado à prova d'água é um conjunto de cabo de fibra óptica com terminação de fábrica desenvolvido para conexões de fibra externas rápidas e confiáveis. Ele combina fibra monomodo insensível à curvatura G.657A1, uma estrutura compacta de cabo drop e um conector à prova d'água com classificação IP68 para simplificar a implantação de fibra em FTTH e outras redes de comunicação externas.
Fabricado pela Yuanyi na China, é adequado para aplicações onde instalação rápida, desempenho óptico estável e proteção contra umidade e condições externas são importantes.
1, sem necessidade de emenda ou polimento de campo plug-and-play, reduzindo significativamente o tempo e o custo de instalação
2, vedação à prova d'água IP68 com anéis de vedação de silicone de camada dupla e caixa de PC retardante de chamas, adequada para exposição externa de longo prazo
3, A fibra G.657A1 insensível a curvaturas garante transmissão de sinal estável mesmo em espaços apertados
4, configurações de conector opcional: extremidades duplas à prova d'água IP68 / extremidade IP68 única + conector interno SC padrão
5, design autoportante com fio mensageiro para instalação aérea
6，Atualmente a escolha preferida para conexão rápida de cabeamento externo em acesso de última milha FTTH, vigilância externa, AP externo e comunicação óptica de campus
7, jaqueta LSZH padrão, com PE preto resistente a UV opcional para vida útil prolongada em ambientes externos (≥20 anos)
O cabo drop é construído em torno de uma fibra óptica central monomodo e reforçado por membros de resistência paralelos. Um fio mensageiro de aço integrado fornece suporte mecânico adicional para instalação aérea autossustentável.
· Fibra óptica: Fibra monomodo insensível à curvatura G.657A1
· Membros fortes: Duas hastes paralelas de FRP, Ø0,5 mm
· Transferência do mensageiro: Fio de aço fosfatado de 1,0 mm
· Bainha externa: Padrão LSZH / PE preto resistente a UV opcional
· Configuração do cabo: Cabo drop tipo arco plano
|
Parâmetro |
Especificação |
|
Tipo de cabo |
Cabo drop tipo arco plano |
|
Dimensão Padrão |
(2,0 × 3,0) ±0,1 mm, com mensageiro 5,0±0,2 mm |
|
Membros de Força |
Hastes duplas de FRP paralelas (φ0,5 mm) |
|
Fio Mensageiro |
Fio de aço fosfatado de 1,0 mm |
|
Material da bainha externa |
LSZH (padrão) / PE preto resistente a UV (opcional) |
|
Métodos de instalação |
Aéreo, montado na parede, conduíte, enterramento direto raso |
|
Parâmetro |
Valor |
|
Tipo de fibra |
Fibra monomodo insensível à curvatura G.657A1 |
|
Contagem de Núcleos |
1 núcleo |
|
Diâmetro do campo de modo |
9μm / 125μm |
|
Comprimentos de onda operacionais |
1310nm/1490nm/1550nm |
|
Atenuação @1310nm |
≤ 0,4 dB/km (padrão) / ≤ 0,36 dB/km (premium) |
|
Atenuação @1550nm |
≤ 0,3 dB/km (padrão) / ≤ 0,22 dB/km (premium) |
|
Perda de macrocurvatura @1550nm, φ30mm×10 voltas |
≤ 0,25dB |
|
Perda de macro-curvatura @1625nm, φ30mm×10 voltas |
≤ 1,00dB |
|
Perda de macrocurvatura @1550nm, φ20mm×1 volta |
≤ 0,75dB |
|
Perda de macro-curvatura @1625nm, φ20mm×1 volta |
≤ 1,50dB |
|
Parâmetro |
Especificação |
|
Tipo de face final |
APC/UPC (selecionável) |
|
Perda de inserção de extremidade única |
≤ 0,3dB |
|
Perda de Retorno (APC) |
≥ 55dB |
|
Perda de Devolução (UPC) |
≥50dB |
|
Durabilidade de acasalamento |
≥ 1000 ciclos, variação de perda ≤ 0,2 dB |
|
Classificação de proteção de entrada |
IP68 (estanque sob imersão prolongada) |
|
Material da Habitação |
PC retardador de chamas + O-rings de silicone vermelho de camada dupla |
|
Alívio de tensão |
Bota corrugada para evitar quebra da raiz do cabo |
Tipos disponíveis: SC-APC / SC-UPC
Sem vedação à prova d’água – apenas para ambientes internos secos (gabinetes, divisores, ONU). Não para exposição ao ar livre.
|
Parâmetro |
Especificação |
|
Carga de tração de curto prazo |
≥ 600 N ~ 800 N |
|
Tensão de trabalho a longo prazo |
≥ 200 N ~ 300 N |
|
Resistência ao esmagamento de curto prazo (N/100mm) |
≥ 2.200N |
|
Resistência ao esmagamento de longo prazo (N/100mm) |
≥ 1000N |
|
Raio de curvatura estática |
≥30mm |
|
Raio de curvatura dinâmico |
≥ 60 mm |
|
Temperatura de transporte/armazenamento |
-40℃ ~ +60℃ |
|
Temperatura de instalação |
-10℃ ~ +50℃ |
|
Temperatura operacional |
-40℃ ~ +70℃ |
|
Vida útil UV externa |
≥ 20 anos |
|
Teste de ciclagem de temperatura |
100 ciclos de -40°C a 70°C, flutuação de perda ≤ 0,2dB |
|
Teste de envelhecimento por calor úmido |
500 horas a 85°C / 85% UR, sem vazamento ou envelhecimento da vedação |
|
Opção |
Configuração |
Aplicação recomendada |
|
Tipo A |

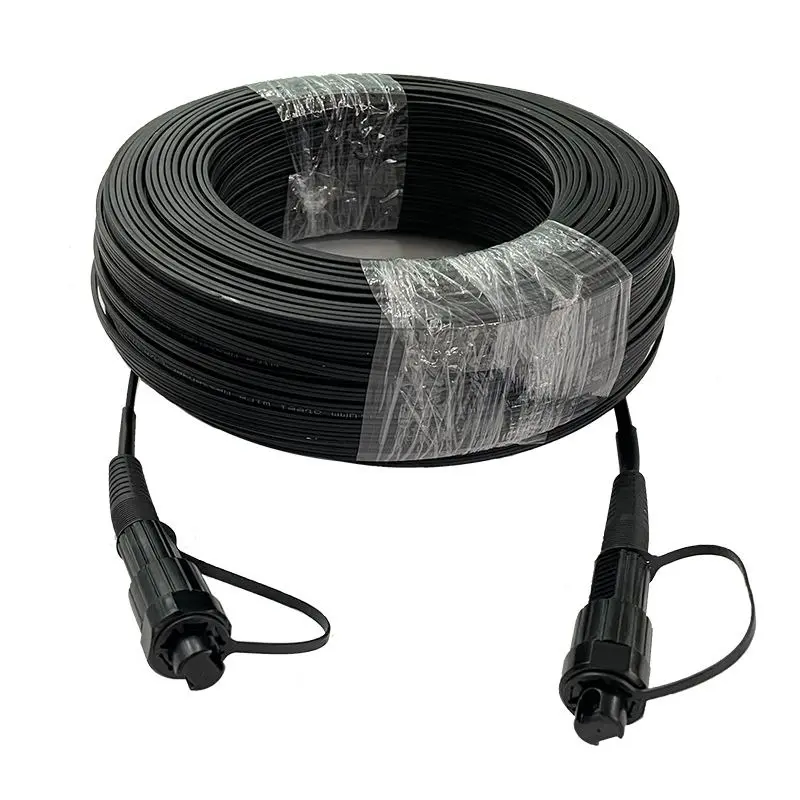

Extremidades duplas à prova d'água IP68 |
Exposição total ao ar livre, conduíte subterrâneo, poços alagados, extensão em cascata de múltiplas seções |
|
Tipo B |

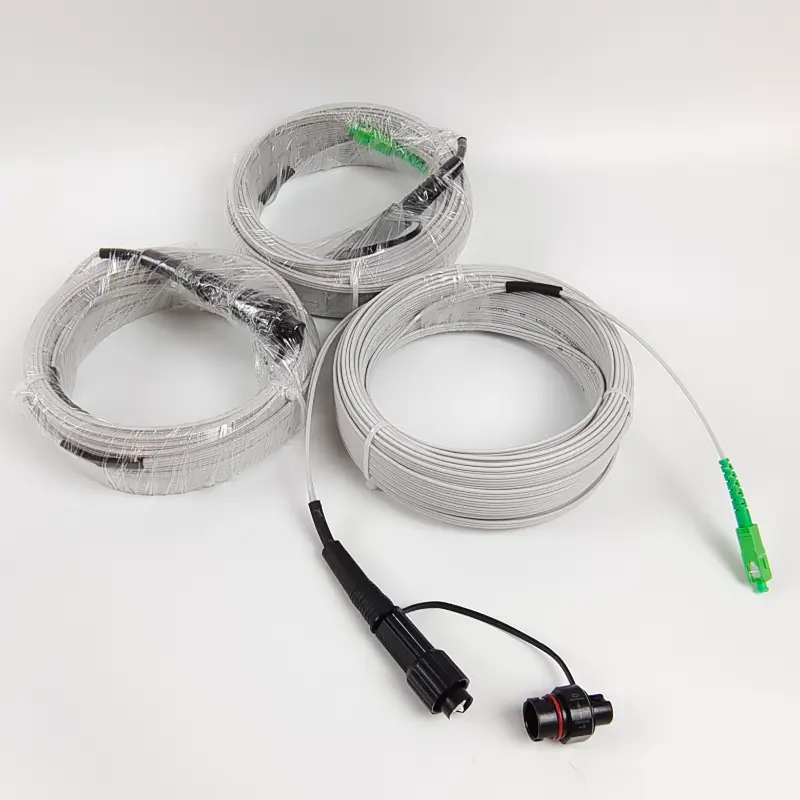

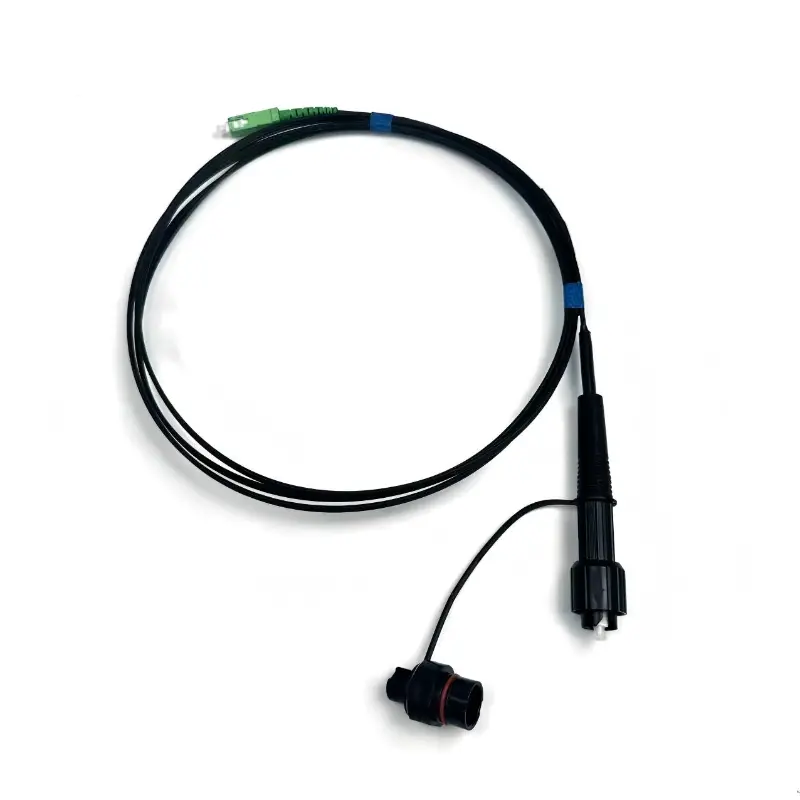

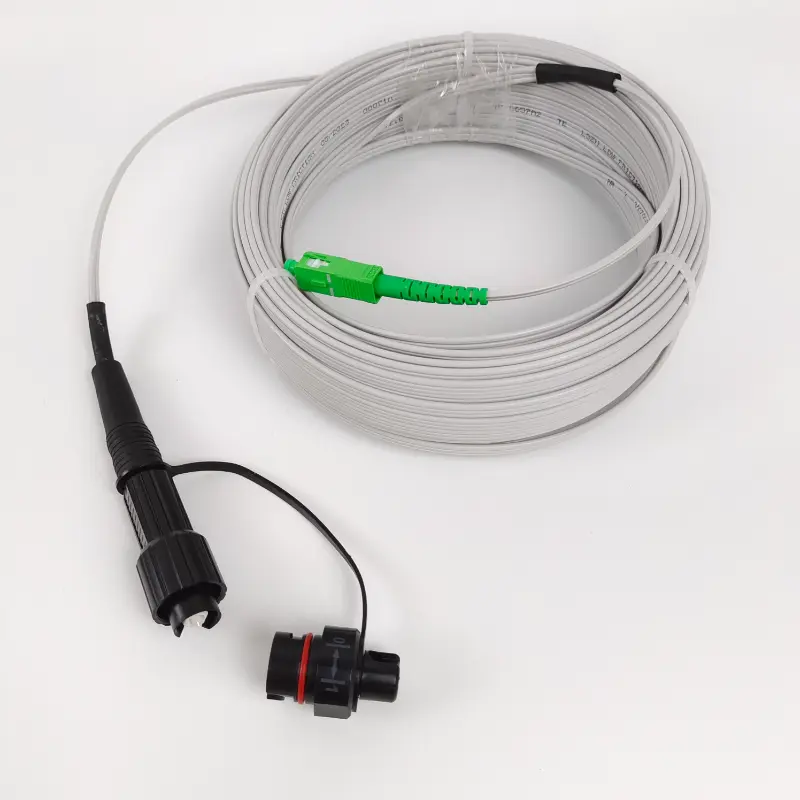

Extremidade única à prova d'água IP68 + conector interno SC |
Acesso FTTH – extremidade externa à prova d’água, extremidade interna conectada a equipamento seco (solução convencional) |
Pré-terminado de fábrica – sem necessidade de emenda por fusão ou polimento no local
O design macho/fêmea permite fácil extensão em longas distâncias através de múltiplas seções
A extremidade interna do conector não deve ser exposta à chuva ou umidade
Garanta o aperto adequado das roscas do conector IP68 para manter a integridade à prova d’água
O patch cord pré-conectado à prova d'água IP68 foi projetado para acesso de fibra externa e aplicações de interconexão de fibra de curta distância onde instalação rápida e proteção ambiental são necessárias.
Usado para conectar pontos de distribuição de fibra externos com equipamentos do lado do assinante, reduzindo ao mesmo tempo a necessidade de terminação em campo.
Adequado para câmeras IP e outros equipamentos de vigilância conectados por fibra instalados em locais externos expostos.
Pode ser usado para conexões de fibra a pontos de acesso sem fio externos e equipamentos de comunicação onde a impermeabilização é necessária.
Aplicável a links ópticos externos em campi, instalações industriais, locais de transporte e outros ambientes de comunicação distribuída.
A configuração do conector IP68 é adequada para ambientes onde os conectores podem ficar expostos à água da chuva, condensação ou imersão temporária.
Como uma fábrica líder de cabos de conexão pré-conectados à prova d'água na China, a Ningbo Yuanyi oferece opções de personalização abrangentes:
Polonês do conector: SC/UPC ou SC/APC para atender a diferentes requisitos de rede
Comprimento do cabo: Qualquer comprimento personalizado de 1m a 200m+
Material da jaqueta: padrão LSZH, PE preto resistente a UV para exposição extrema ao ar livre
Atualização de fibra: padrão de fibra insensível à curvatura G.657A1, outros tipos de fibra disponíveis mediante solicitação
Marca OEM: impressão personalizada com logotipo do cliente, código de barras do projeto e código de rastreamento de lote
Embalagem: embalagens neutras com etiqueta branca ou embalagens de marca personalizada suportadas
Yuanyi é especializada em componentes passivos de fibra óptica e conjuntos de fibra óptica pré-terminados para aplicações de redes de comunicação.
Para o cabo de manobra pré-conectado à prova d'água, a fabricação e o controle de qualidade podem abranger todo o processo de montagem, incluindo montagem do conector, moldagem por injeção, terminação de fibra, polimento e testes de desempenho óptico.
A empresa oferece suporte à produção padrão, bem como à personalização baseada em projetos e OEM para distribuidores, integradores de sistemas, prestadores de serviços de telecomunicações e projetos de infraestrutura de rede.
Documentação do produto, informações de qualificação e relatórios de testes aplicáveis podem ser fornecidos de acordo com os requisitos do projeto e do cliente.
