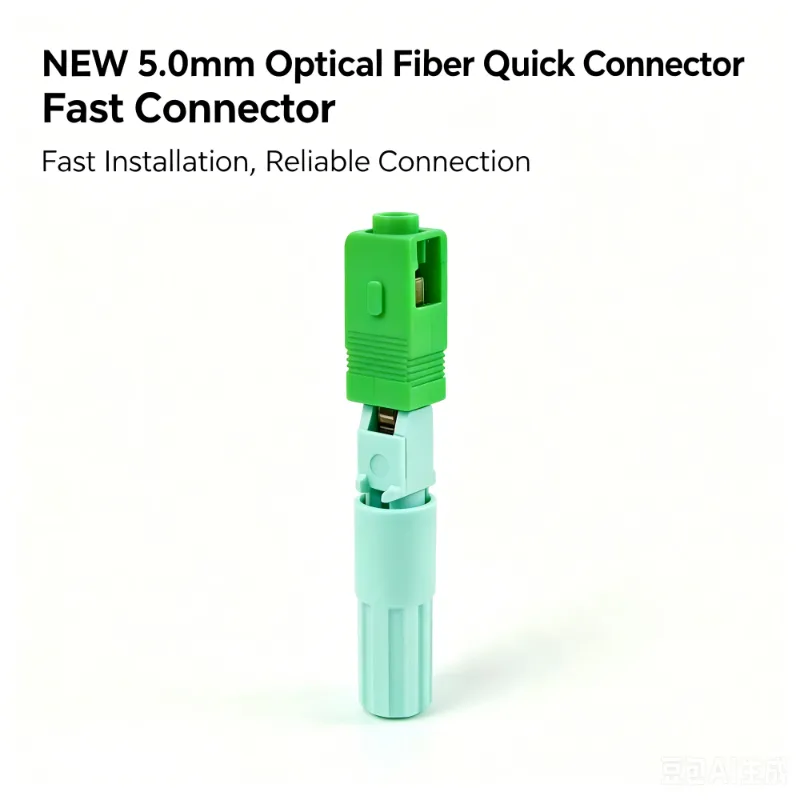

Como fabricante profissional da China, Yuanyi gostaria de fornecer a você O conector rápido de fibra óptica de 5,0 mm foi projetado para redes de acesso FTTH e instalações externas de fibra óptica que exigem terminação eficiente no local. O conector adota uma ponteira pré-polida e uma estrutura de alinhamento interno otimizada para simplificar o processo de terminação, mantendo ao mesmo tempo um desempenho consistente da conexão óptica.
|
Recurso |
Descrição |
|
Novo interior otimizado |
Alinhamento atualizado da ranhura em V para menor perda |
|
Design dedicado de 5,0 mm |
Especificamente para cabos redondos de 5,0 mm |
|
Instalação mais rápida |
Sem epóxi, sem polimento – menos de 2 minutos |
|
Pronto para FTTH |
Projetado como um conector rápido FTTH dedicado |
|
Emparelhamento pronto |
Compatível com produtos pré-conectorizados à prova d'água |
|
Ampla faixa de temperatura |
-40°C ~ +85°C para uso externo |
|
Parâmetro |
Especificação |
|
Tipo de interface |
SC |
|
Cabo aplicável |
Cabo redondo de fibra única de φ5,0 mm |
|
Dimensões (C×L×A) |
55 mm × 12 mm × 8 mm (tip.) |
|
Parâmetro |
Valor |
Doença |
|
Modo Fibra |
Modo único (SM) 9/125μm |
— |
|
Perda de inserção (IL) |
≤ 0,4dB (normalmente ≤ 0,25dB) melhorado |
@1310/1550nm |
|
Perda de Retorno (RL) |
UPC ≥ 50dB / APC ≥ 55dB |
Somente SM |
|
Comprimento de onda operacional |
1310 nm ~ 1650 nm |
— |
|
Parâmetro |
Especificação |
|
Diâmetro Externo do Cabo |
5,0 mm (±0,1 mm) |
|
Resistência à tracção |
≥ 50N (para cabo de 5,0 mm) |
|
Durabilidade (ciclos de acasalamento) |
500 vezes (ΔIL ≤ 0,3dB) |
|
Temperatura operacional |
-40℃ ~ +85℃ |
|
Compatibilidade com mate à prova d’água |
Sim – funciona com produtos pré-conectorizados IP68 |
|
Cenário |
Solução recomendada |
|
Terminal FTTH externo |
Mais recente conector rápido de cabo de 5,0 mm / conector rápido FTTH + cabo pré-conectorizado IP68 |
|
Transição aérea para enterrada |
Terminação rápida em campo + caixa de junção à prova d'água pré-selada |
|
Reparo de emergência com gota à prova d'água |
Plug and play com conectores à prova d'água preparados de fábrica |
Observação: esta combinação permite que os instaladores mantenham a proteção à prova d'água em seções seladas de fábrica enquanto usam o conector rápido de cabo de 5,0 mm (também um excelente conector rápido FTTH) para terminação final interna/de campo.
Tira - Remova a jaqueta externa de 5,0 mm e o fio de aramida.
Limpar e clivar – Limpe a fibra nua e clive com precisão (comprimento de 8–12 mm).
Inserir – Insira o cabo de 5,0 mm no corpo do conector até que a fibra atinja o ponto de parada.
Braçadeira – Feche a tampa e aperte a capa de alívio de tensão.
Teste – Verifique o IL com medidor de energia ou OTDR.
|
Tipo de pacote |
Quantidade |
|

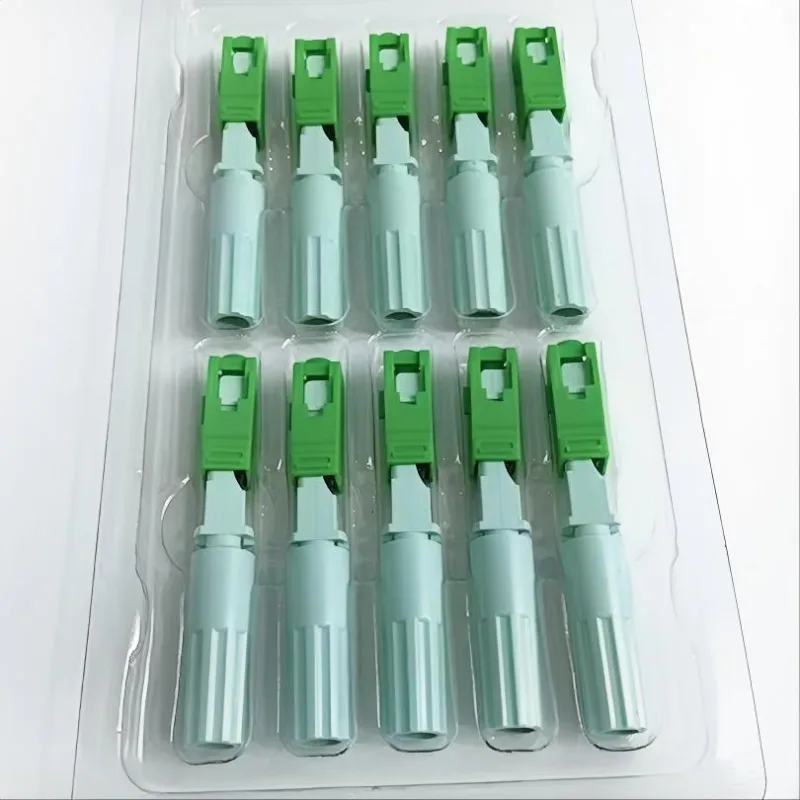

Caixa blister interna |
10 peças/caixa |
|
Caixa mestra |
100 peças/caixa |
O conector rápido de fibra óptica de 5,0 mm é adequado para aplicações de acesso e manutenção de fibra onde é usado cabo drop redondo compatível de 5,0 mm.
Usado para terminação rápida de cabos drop em redes de acesso FTTH residenciais e comerciais, principalmente onde a velocidade de instalação é importante.
Adequado para pontos de distribuição externos, caixas de terminação de fibra e outros locais de rede de acesso que exigem conectores ópticos instalados em campo.
Pode ser usado em pontos de transição entre rotas aéreas, de dutos e de fibra enterrada onde a terminação em campo é necessária.
Fornece uma opção prática para trabalhos de substituição e reparo quando um cabo drop danificado ou recém-instalado precisa ser terminado no local.
O conector pode ser usado em conjunto com produtos de fibra óptica pré-conectorizados IP68 compatíveis, permitindo que seções impermeáveis seladas de fábrica sejam combinadas com pontos de terminação instalados em campo.
O conector foi projetado para cabos drop redondos de fibra única de 5,0 mm com diâmetro externo nominal de 5,0 mm ± 0,1 mm. A construção do cabo e o tipo de fibra devem ser confirmados antes do pedido.
Sim. O conector foi projetado para aplicações de acesso de última milha FTTH, incluindo terminação em campo de cabos drop de 5,0 mm compatíveis.
O conector rápido usa uma ponteira pré-polida e foi projetado para evitar a cura convencional com epóxi em campo e o polimento manual do conector durante a instalação normal.
A especificação listada é para fibra monomodo de 9/125 μm, com uma faixa de comprimento de onda operacional de 1310–1650 nm.
Sim. Ele foi projetado para funcionar com produtos pré-conectorizados à prova d’água compatíveis, incluindo conjuntos IP68, para implantação de FTTH híbrido.
