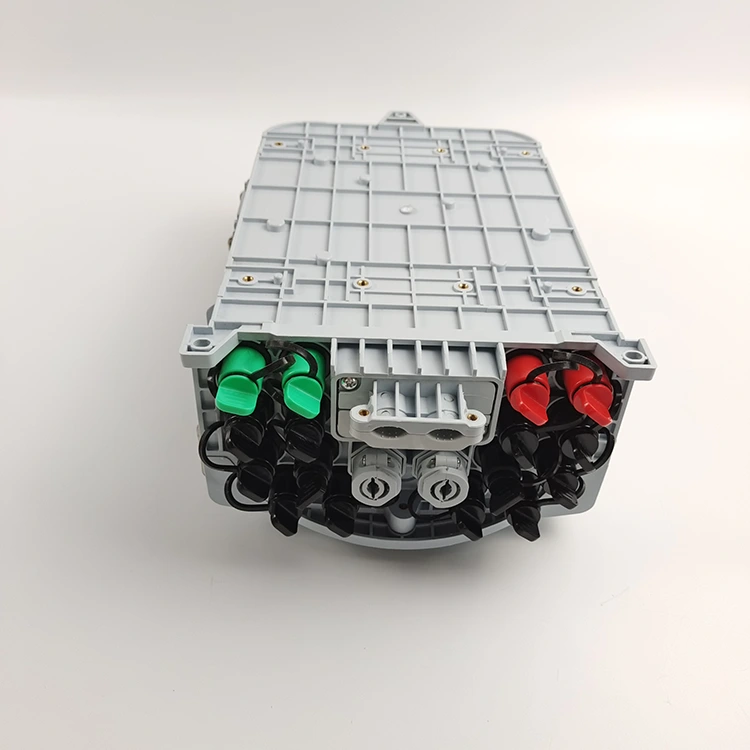

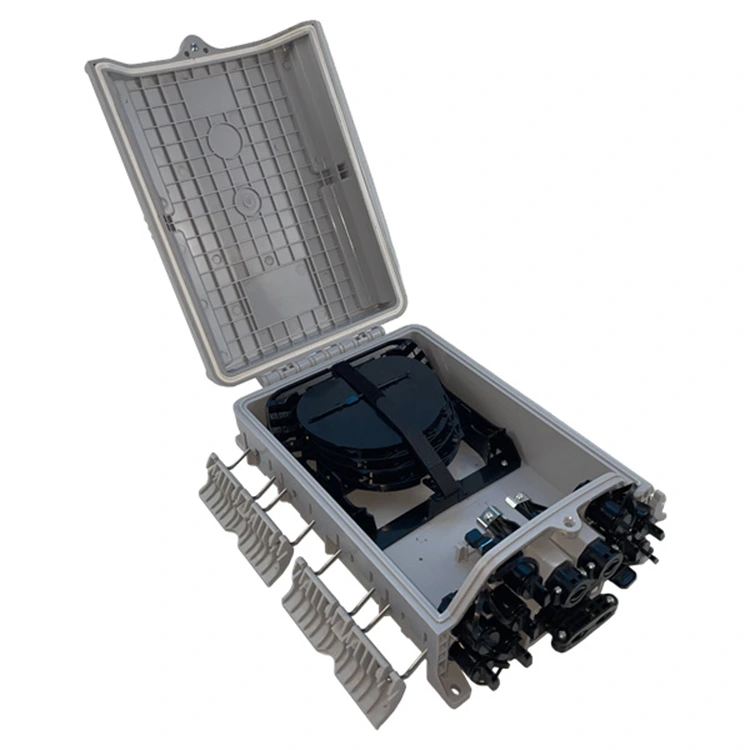

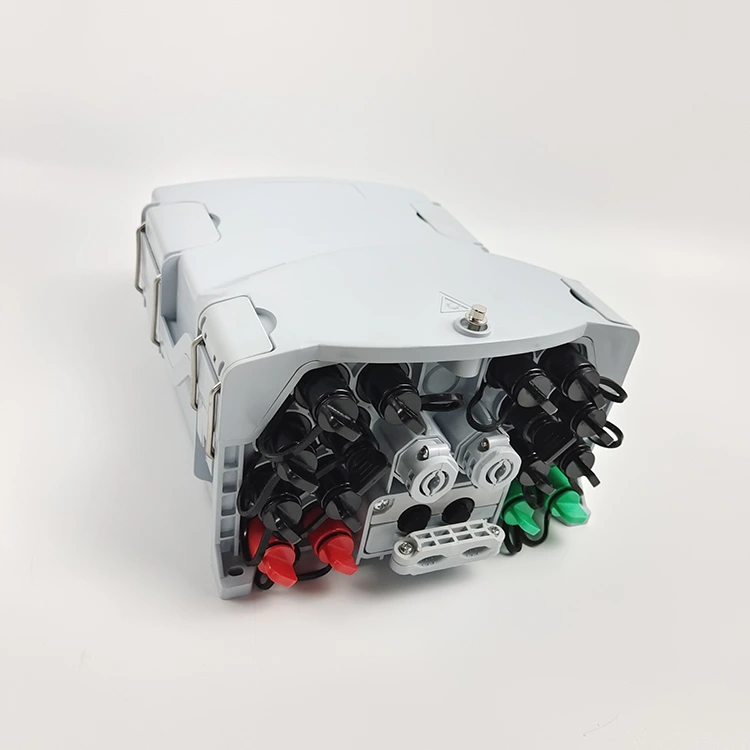

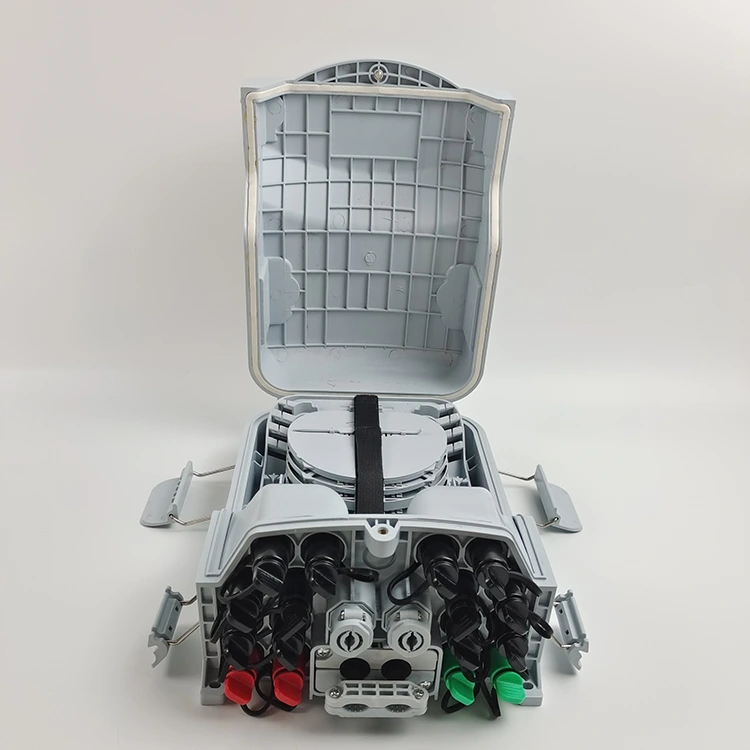

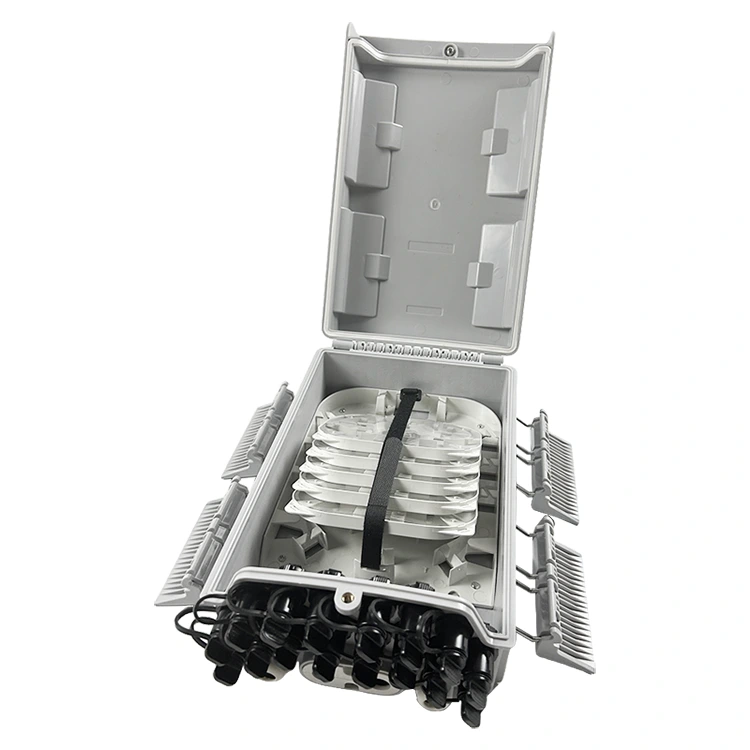

Caixa de distribuição de fibra óptica à prova d'água de 16 núcleos

Em projetos FTTH ODN (Fiber to the Home Optical Distribution Network), o uso da caixa de distribuição de fibra óptica à prova d'água de alta qualidade de 16 núcleos da fábrica Yuanyi oferece vantagens significativas em relação aos métodos tradicionais de emenda por fusão. Essas caixas otimizam a eficiência da construção e a velocidade de implantação, aumentando a rentabilidade. Sua qualidade estável e confiável os torna a escolha preferida para a maioria dos projetos de FTTH visando 5G, e atualmente são a caixa de distribuição de fibra óptica à prova d'água de 16 núcleos mais moderna da América do Sul.

Os cenários de aplicação típicos para caixas de distribuição de fibra óptica à prova d'água de 16 núcleos incluem: cobertura externa rápida em áreas residenciais e implantações de banda larga em larga escala em áreas rurais; requisitos de elevada fiabilidade, como linhas ferroviárias e redes de videovigilância; e áreas de difícil manutenção, como postes de alta altitude e porões onde a emenda por fusão é inconveniente.

Yuanyi tem sido consistentemente fornecedor de caixas de distribuição de fibra óptica à prova d'água de 16 núcleos, fornecendo produtos para projetos FTTH ODN tanto nacional quanto internacionalmente.

Características:

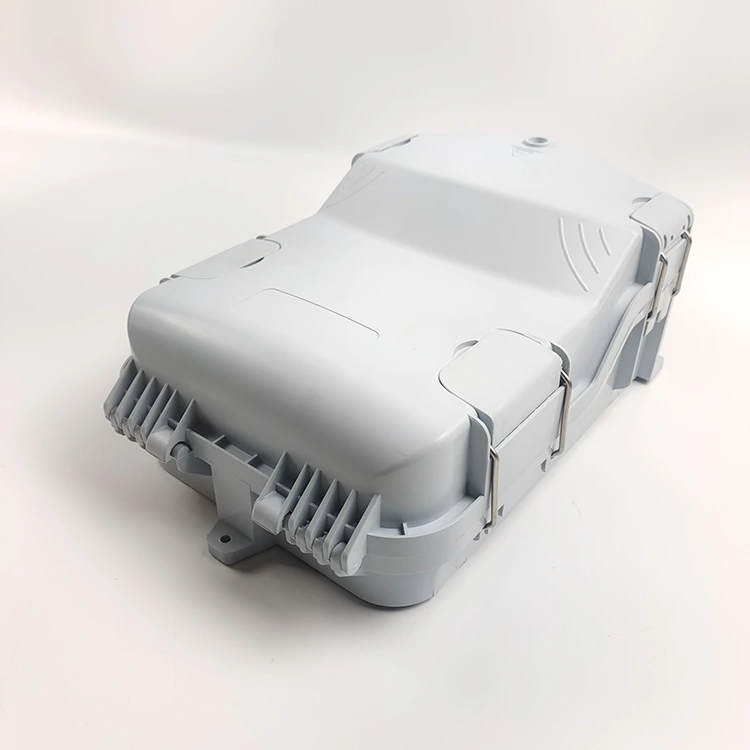

(1) A caixa de distribuição de fibra óptica à prova d'água de 16 núcleos apresenta um design totalmente fechado.

(2) Material: ABS, à prova de umidade, à prova d'água, à prova de poeira e antienvelhecimento, com classificação de proteção IP68.

(3) A caixa de distribuição de fibra óptica à prova d'água 16 FO integra alimentador e fixação de cabo drop-in, emenda de fibra óptica, fixação, armazenamento e funções de fiação.

(4) Internamente, cabos ópticos, pigtails e patch cords são roteados de forma independente, evitando interferências; um divisor PLC em miniatura é usado para instalação, simplificando a manutenção.

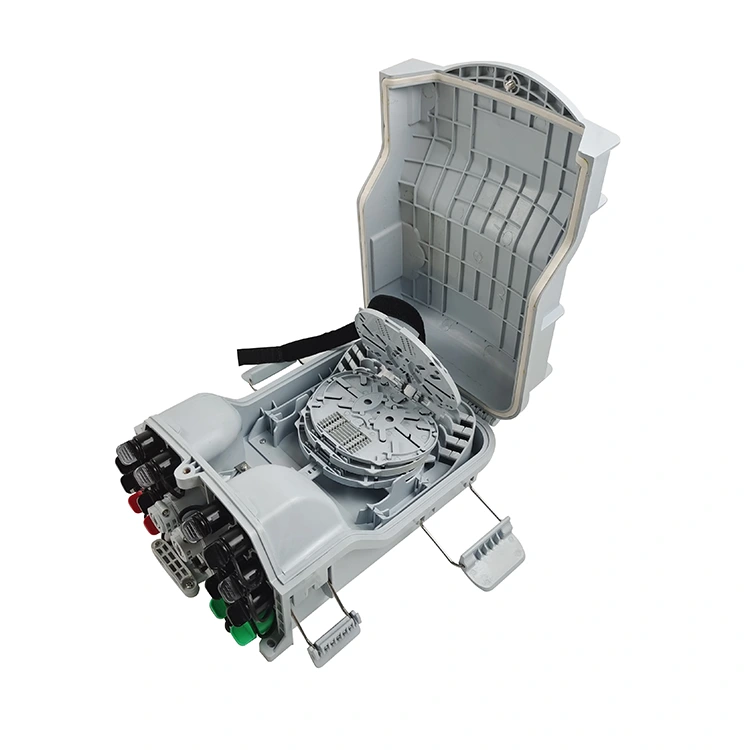

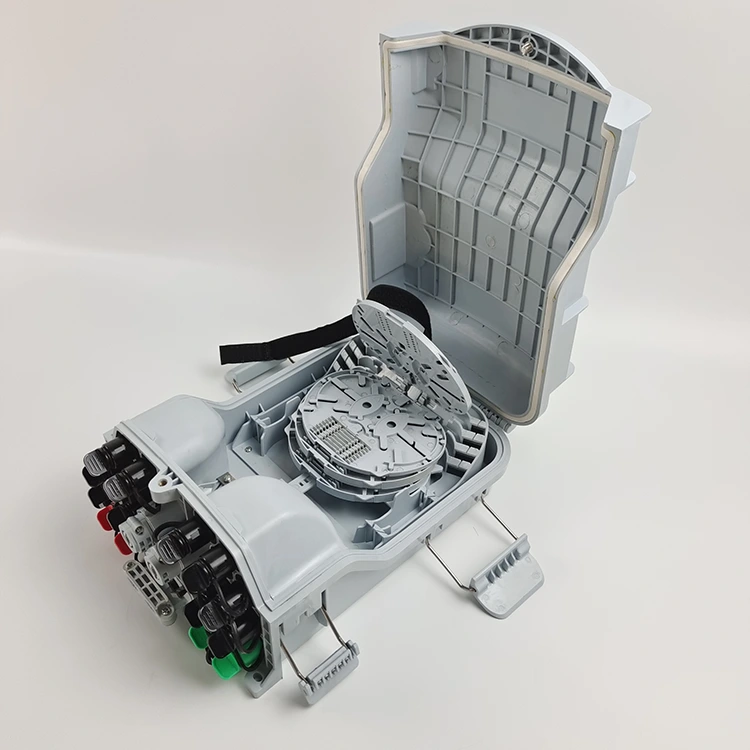

(5) A bandeja de emenda da caixa de distribuição de fibra óptica à prova d'água de 16 núcleos pode ser virada para cima, permitindo que os alimentadores sejam colocados através da interface para fácil manutenção e instalação.

(6) A caixa pode ser montada na parede ou em poste, adequada para ambientes internos e externos.

Especificação:

Argumentos:

Tabela de configuração:

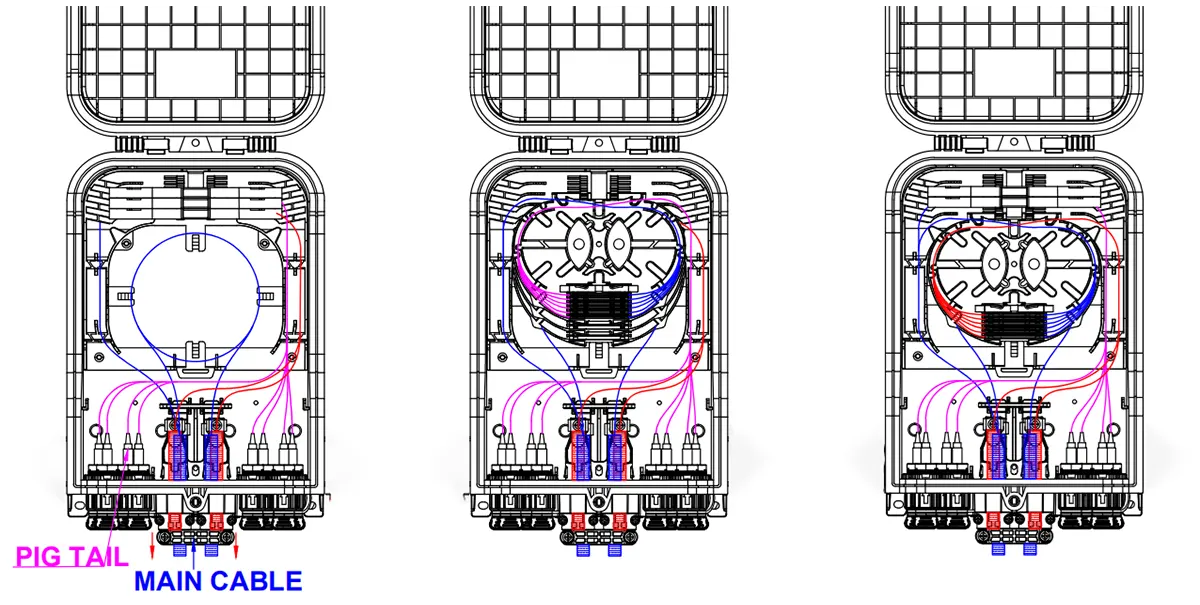

Formas de cabo do produto:

Formas de cabo do produto:

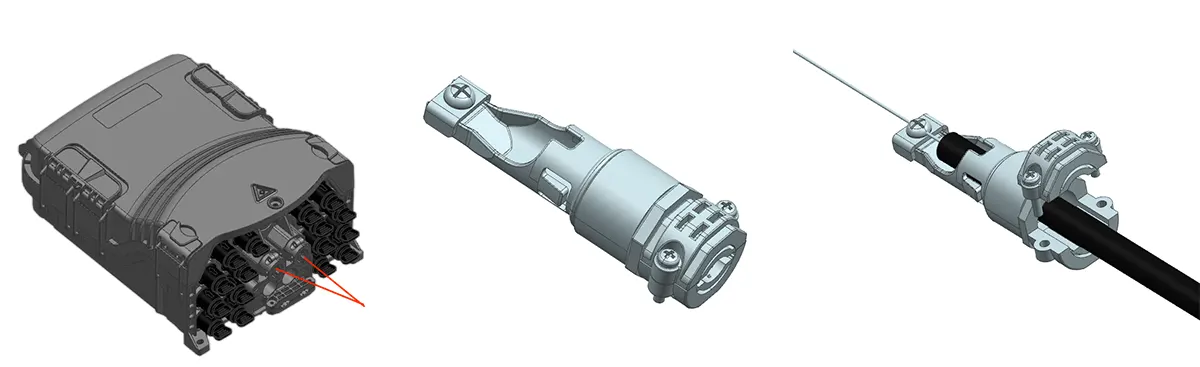

Plugue rápido:

Instalação, fixação e vedação rápidas de cabo óptico direto com o Fast Plug.

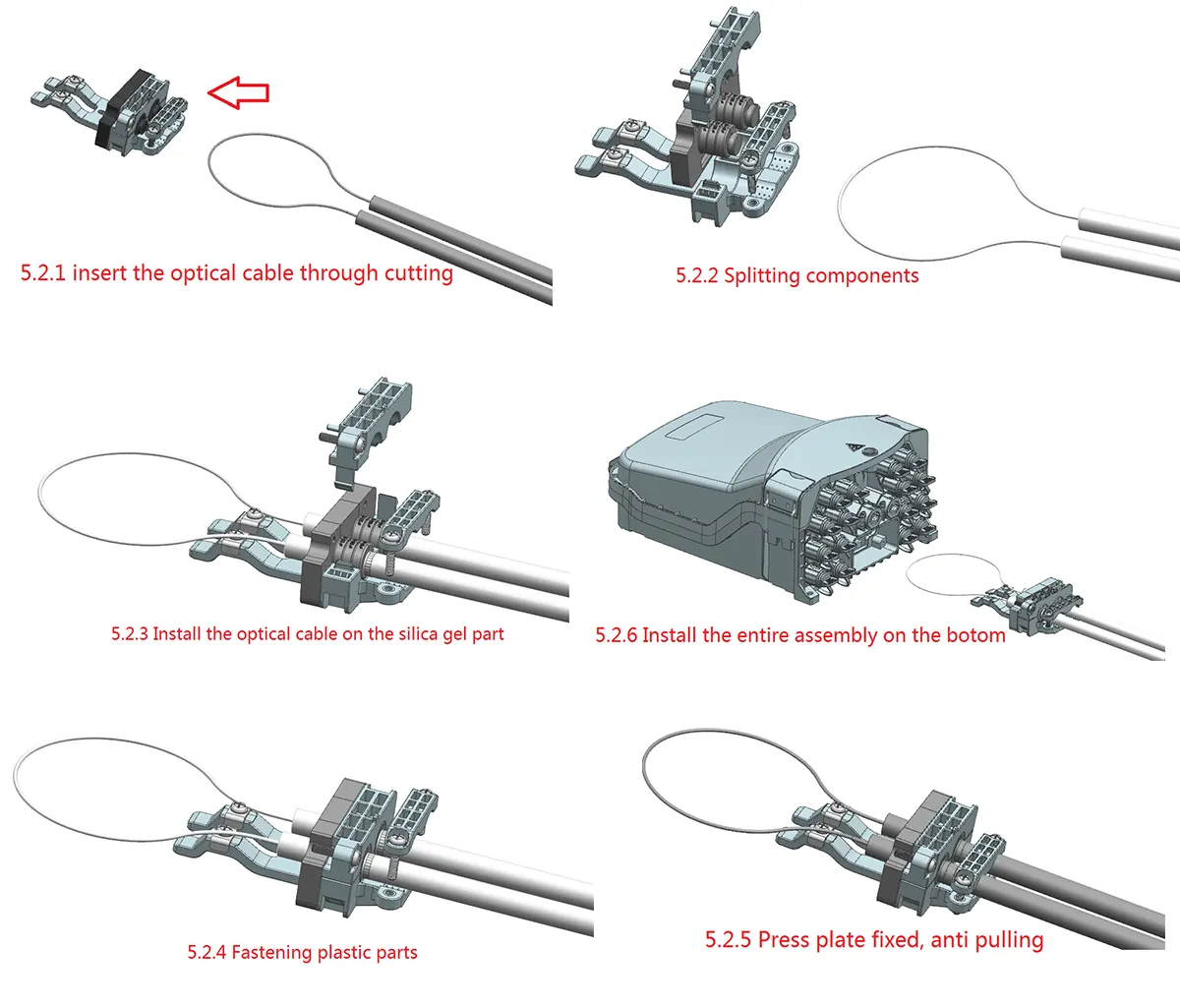

Bifurcação do cabo de fibra óptica:

Formas de cabo do produto:

Bandeja de emenda:

Instalação:

Montagem na parede:

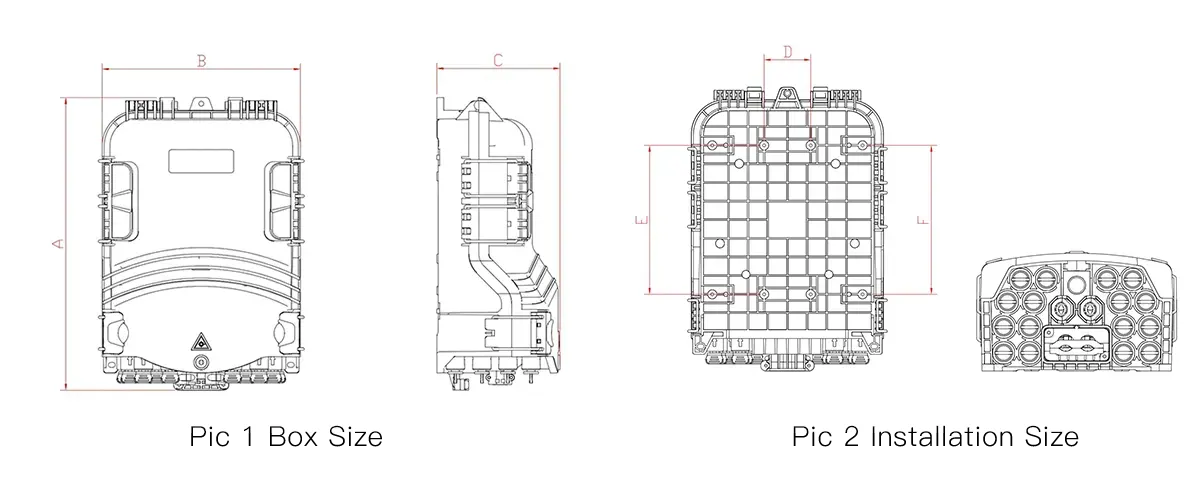

Faça 3 furos na parede de acordo com o tamanho da Tabela 1, coloque os parafusos de expansão Φ7,5*40, coloque as caixas nos furos de alinhamento e fixe com parafusos (Figura 4).

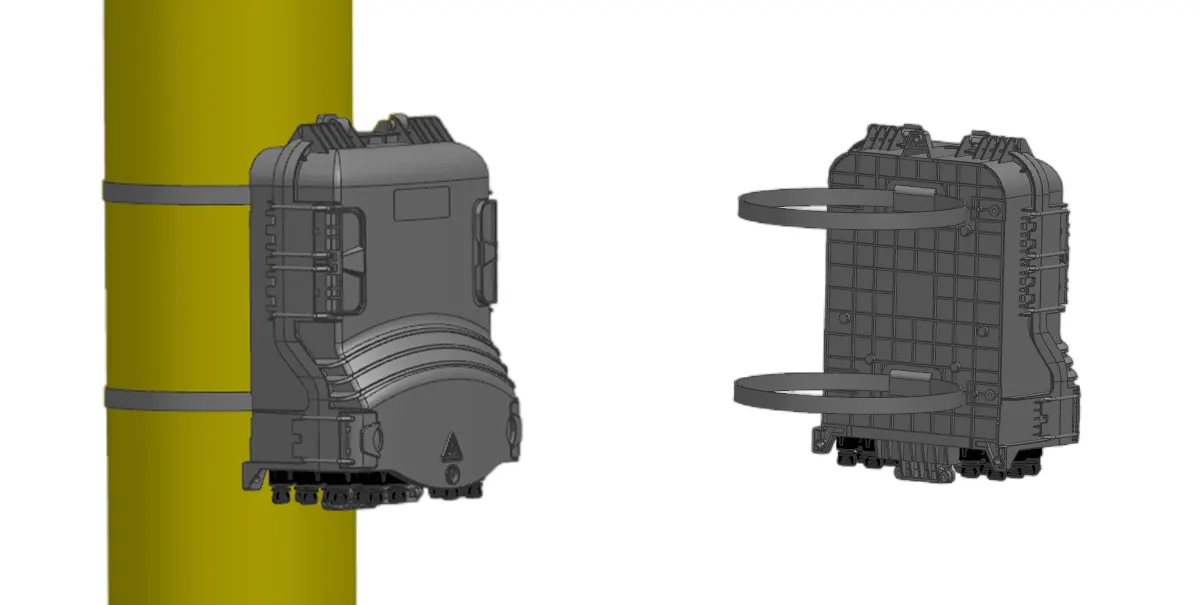

Montagem em poste:

Fixe 1 conjunto de anéis polares ao poste (Figura 5).

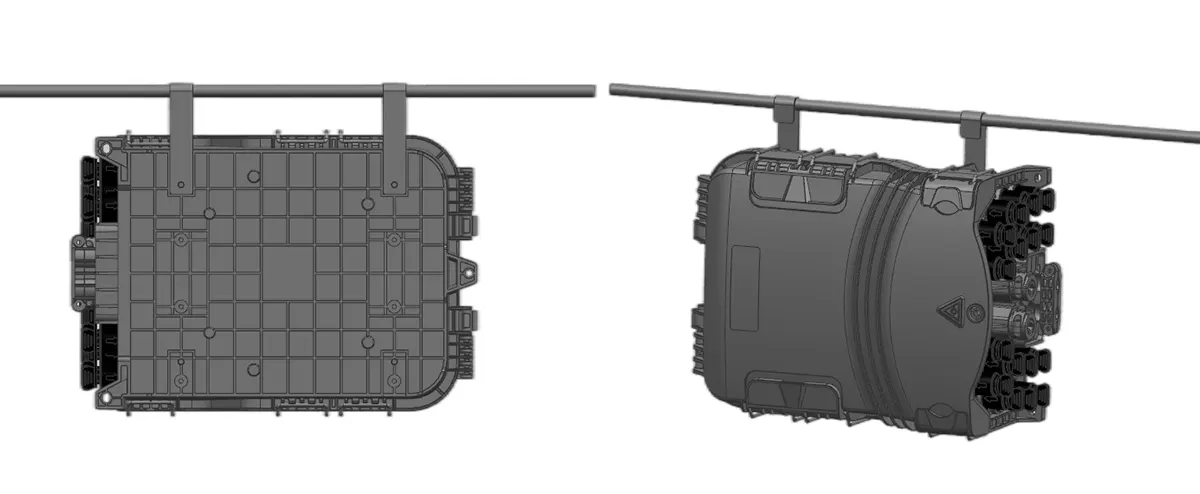

Estrutura aérea:

Pendure os dois tirantes instalados no chassi no fio de ferro e fixe-os com parafusos para evitar que o chassi caia (Fig (6).

Foto 4 Instalação na parede

Foto 5 Instalação montada em poste

Foto 6 A estrutura aérea

Instalação do conector de fibra:

Foto 7 Gire a parte da seta do conector de fibra no sentido anti-horário e retire a tampa contra poeira.

Foto 8 A parte da seta do conector de fibra está acima, insira o conector de fibra no soquete e gire a parte da seta no sentido horário.
